TS-20C高頻焊管在線渦流探傷系統（經濟型）
TS-20C是一款專門針對高頻焊管在線生產設計的一套經濟型渦流探傷系統，本系統采用最新的數字電子技術、渦流技術以及微機技術，調試方便、操作簡便、傻瓜式操作，整體系統可靠穩定、同時具有高靈敏的探傷性能。
TS-20C具有一個相對獨立的物理通道，可配差分式或絕對式探頭，主要用于檢出高頻焊管生產中出現的未熔焊、漏焊、咬邊、開口裂紋、暗逢、孔洞、材料不連續、鋼帶接頭等突變型缺陷。對生產過程中，因焊機故障而造成產品的開裂傷、長道傷均能可靠檢出。TS-20C采用人機對話、鍵鼠操作（也可選配觸摸屏）。
DSP/FPGA高速數據處理電路的采用，保證儀器的高采樣率和超低噪聲，預防漏檢或誤報，有效地提高儀器的穩定性和可靠性。

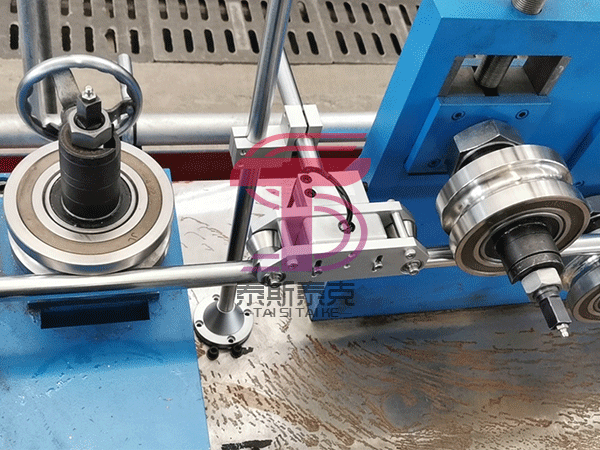

TS-20C可配接穿過式探頭、組合式平面探頭、馬鞍式探頭。本系統可兼容所有廠家生產的渦流探頭。主要技術參數
? 檢測通道：1個
? 檢測頻率：10Hz～10MHz
? 增益：0～90dB
? 相位旋轉：0～359.9 °
? 增益比：Y/X獨立調節，范圍0.1～10
? 濾波高通、低通、帶通濾波
? 探傷速度：≤150米／分
? 計時模式：內、外時鐘
? 報警打標：實時、延時輸出
? 操作系統：Windows（中/英文界面）
? 參考標準：GB/T7735-2016、ASTM-E309-2016、EN10246-3
