l  電機驅動開關具有自鎖功能，減少操作人員勞動強度

l  軟件采用全中文操作界面，可自動生成檢測報告

l  可以滿足極端工況下長時間工作（兩塊電池4個工作日）

產品介紹

◆

儲罐漏磁檢測系統，是研究人員依據新的磁檢測技術，電子技術和信號處理技術而研制的新一代機、電一體化檢測儀器。該檢測系統的使用將改善檢測人員的工作環境和減少工作強度，提高檢測的速度和精度。

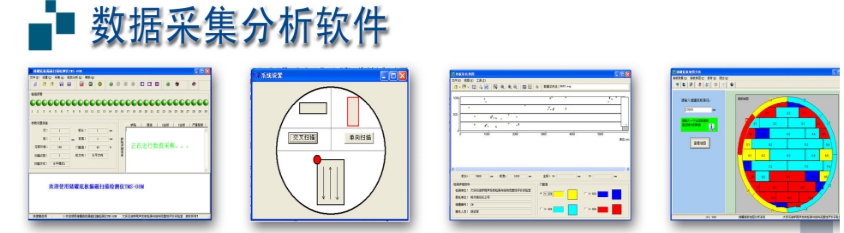

腐蝕漏磁檢測系統的數據采集和分析軟件是以Windows為操作平臺，可以實現缺陷數據實時顯示，檻值報警。軟件的操作能適應快速檢測的需要，圖像報告功能可以自動生成詳細的圖形化的檢測結果報告，并且可以用掃描帶圖的顏色來判斷腐蝕缺陷的位置及其嚴重性。依據腐蝕漏磁檢測系統提供的檢測數據和掃描帶圖，可以準確、科學的對儲罐底板和管道的腐蝕缺陷進行評價，從而能對儲罐底板和管道腐蝕缺陷進行全面分析，依此制定出合適的維修和管理方案。

優勢核心技術

★1、儲罐底板漏磁檢測儀磁化結構可以快速更換，檢測12mm以下底板用小磁化結構，設備輕便，減輕勞動強度，檢測15mm以上底板用大磁化結構，保證勵磁檢測能力，磁化結構更換時間小于1分鐘。

★2、電機可以反轉，設備后退行走，驅動單元可以拆卸或抬起，采用人工驅動檢測，方便進入小尺寸人孔（φ≥450mm）和減少檢測盲區，并可以滿足極端工況下長時間工作（兩塊電池4個工作日）

★3、主機采用工業級無風扇嵌入式觸控平板電腦，cpu N2807 雙核 1.58G，內存 1333M 2GB DDR3，128G 固態硬盤 ，12.1"SVGA TFT LCD，鎂鋁外殼超薄設計，無風扇冷卻系統，采用無運動部件存儲方案，數據采集采用PC104接口。

4、儲罐底板漏磁檢測儀數據可以開源被第三方軟件編輯。

★5、缺陷信號波形實時顯示，采用波形分析，剔除偽缺陷，單次掃描后自動形成缺陷彩色帶圖，準確確定缺陷位置和嚴重程度。

★6、傳感器采用梯形聚磁結構，增加檢測靈敏度，傳感器盒采用防撞結構，減少焊疤對設備的損壞。

技術參數

l  軟件采用全中文操作界面，可自動生成檢測報告，并且可以按照用戶要求進行定制；

l  高靈敏度霍爾探頭數60個，掃描寬度300mm

l  驅動方式：直流電機驅動或人工驅動

l  傳感器陣列間距8mm，位移編碼器每2mm啟動一次數據采集；

l  磁化方法：永久磁鐵磁化

l  檢測速度：最大可以達到0.7m/s，并且檢測速度可以調節

l  厚度范圍：4~23mm

l  靈敏度： 4-6mm10%璧減，8-23mm20%璧減

l  穿透涂層： 可以穿透非鐵磁性材料的涂層，最大涂層厚：10mm

l  離線圖像報告：以彩色帶圖形式，確定儲罐底板上缺陷的位置和嚴重程度，自動生成檢測報告。

l  電池工作時間：2塊33 Ah（安培小時）12V電池，可以保證連續工作10個小時(電機驅動)或48個小時（人工驅動）。

標準配置

◆

儲罐底板漏磁掃描檢測儀主機：一臺

◆

儲罐底板數據采集及分析軟件：1份

◆

對比試塊：1塊

◆

大厚度磁化結構：1份

◆

罐底圖形報告軟件：一份

◆

充電器：一個

◆

儀器運輸箱：1個

◆

兩塊33Ah高密充電電池

◆

儀器說明書：一張

◆

保修卡：一份
